फेरोटिटेनियम का विवरण
फेरोटिटेनियमटाइटेनियम और लोहे का एक मिश्र धातु है। इसमें लोहे और टाइटेनियम के अलावा एल्यूमीनियम, सिलिकॉन, कार्बन, फॉस्फोरस, सल्फर, मैंगनीज आदि भी होते हैं।
उत्पाद पैरामीटर
|
श्रेणी |
ती |
अल |
सी |
P |
S |
C |
घन |
एम.एन. |
|
FeTi70-ए |
65-75 |
3 |
0.5 |
0.04 |
0.03 |
0.1 |
0.2 |
1 |
|
FeTi70-बी |
65-75 |
5 |
4 |
0.06 |
0.03 |
0.2 |
0.2 |
1 |
|
FeTi70-C |
65-75 |
7 |
5 |
0.08 |
0.04 |
0.3 |
0.2 |
1 |
|
FeTi40-ए |
35-45 |
9 |
3 |
0.03 |
0.03 |
0.1 |
0.4 |
2.5 |
|
FeTi40-बी |
35-45 |
9.5 |
4 |
0.04 |
0.04 |
0.15 |
0.4 |
2.5 |
|
FeTi30-ए |
25-35 |
8 |
4.5 |
0.05 |
0.03 |
0.1 |
0.2 |
2.5 |
|
FeTi30-बी |
25-35 |
8.5 |
5 |
0.06 |
0.04 |
0.15 |
0.2 |
2.5 |

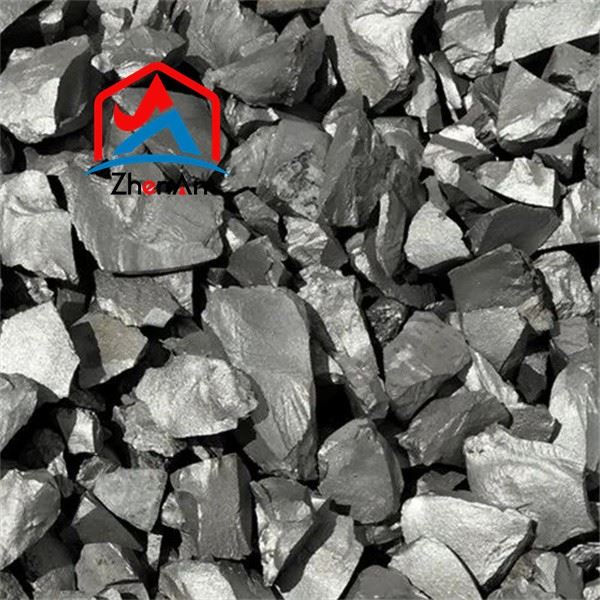

टाइटेनियम फेरो विनिर्देश: 30/40/70 सिल्वर ग्रे, 10-80मिमी
आपूर्ति क्षमता: 10 टन/दिन।
प्रसंस्करण की रीमेल्टिंग विधि
रीमेल्टिंग विधि में कच्चे माल के रूप में स्क्रैप टाइटेनियम या स्पंज टाइटेनियम का उपयोग किया जाता है और इसे फिर से पिघलाने के लिए इसमें लोहा मिलाया जाता है। यह विधि आम तौर पर इंडक्शन फर्नेस रीमेल्टिंग का उपयोग करती है। इसका उपयोग उपभोज्य इलेक्ट्रिक आर्क भट्टी में गलाने या उच्च टाइटेनियम फेरो का उत्पादन करने के लिए स्पंज टाइटेनियम को मिश्रित करने के लिए पिघले हुए स्टील का उपयोग करने के लिए भी किया जाता है। टाइटेनियम स्क्रैप और स्क्रैप स्टील का उपयोग कच्चे माल के रूप में किया जाता है और लगभग 70% Ti (Fe-Ti प्रणाली में लगभग 68% Ti पर एक यूटेक्टिक बिंदु होता है) के साथ फेरोटेटेनियम का उत्पादन करने के लिए एक इंडक्शन भट्टी में पिघलाया जाता है। पिघलने की प्रक्रिया के दौरान टाइटेनियम के जलने से होने वाले नुकसान को कम करने के लिए, टाइटेनियम स्क्रैप को स्टील सिलेंडर में पैक किया जाता है और कसकर दबाया जाता है। टाइटेनियम-आयरन पिघल को कवर करने के लिए फ्लक्स के रूप में बेरियम क्लोराइड और सोडियम क्लोराइड, क्रायोलाइट, या समान कम पिघलने बिंदु मिश्रण का मिश्रण जोड़ें। रीमेल्टिंग विधि विभिन्न टाइटेनियम मिश्रित मिश्र धातुओं का भी उत्पादन कर सकती है।
रूस और पश्चिमी यूरोप जैसे विकसित देश मुख्य रूप से उच्च टाइटेनियम आयरन का उत्पादन करने के लिए रीमेल्टिंग विधि का उपयोग करते हैं। हाल के वर्षों में, रीमेल्टिंग प्रक्रिया में नए विकास हुए हैं, और एक पंक्तिबद्ध इलेक्ट्रो-स्लैग भट्टी में गलाकर उच्च टाइटेनियम लोहा तैयार करने की एक प्रक्रिया सामने आई है। यह प्रक्रिया इलेक्ट्रो-स्लैग रीमेल्टिंग के सिद्धांतों और फायदों के आधार पर विकसित की गई थी। यह इंडक्शन भट्टियों और उपभोज्य इलेक्ट्रिक आर्क भट्टियों की जटिल वैक्यूम प्रणाली को खत्म कर सकता है, लागत कम कर सकता है और उत्पादन कार्यों को बहुत सरल बना सकता है। रीमेल्टिंग विधि द्वारा उत्पादित उच्च-टाइटेनियम आयरन की गुणवत्ता पहले से ही बहुत स्थिर है, खासकर ऑक्सीजन सामग्री के नियंत्रण में। हालाँकि, क्योंकि यह कच्चे माल के रूप में स्क्रैप टाइटेनियम का उपयोग करता है, कच्चे माल का स्रोत सीमित है, उत्पादन लागत बहुत अधिक है, और यह बाजार की कीमतों से बहुत प्रभावित है।
लोकप्रिय टैग: फेरोटिटेनियम निर्माण, चीन फेरोटिटेनियम निर्माता, आपूर्तिकर्ता, कारखाने
